紅架系列

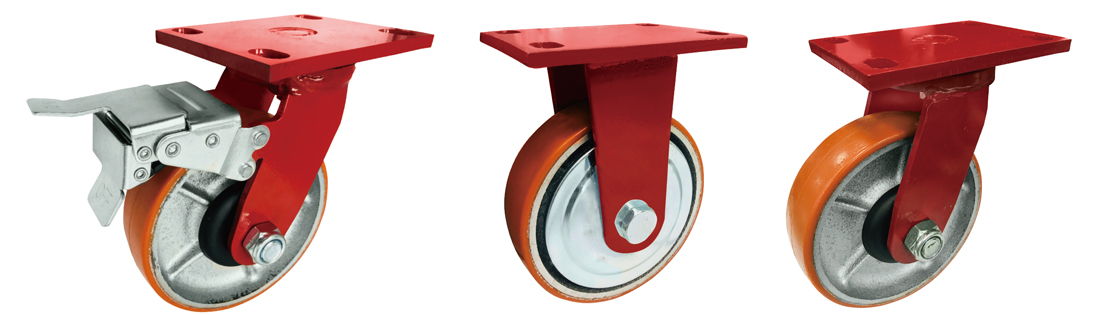

57 Series Caster
熱處理圓盤大幅提升耐用度與產品荷重且轉動靈活,適用於汽車廠、汽車裝配廠、玻璃廠、紡織廠等 負載重的車間,另可附防纏絲蓋及防塵蓋,屬得貹專利產品,可以有效防止腳輪因灰塵或纏絲而無法 轉動,提高腳輪使用壽命。
Swivel easily under heavy load with heat-treated swivel head; ideal for heavy-duty workshop trucks in automobile, glass, textile industries, etc. Patented thread guards and dust covers prevent swivel failure caused by build-up of strings between the wheel and fork legs,as well as the dust in the wheel bearing.
重型工業腳輪,高載動,搬運車車輪,Caster,Wheels

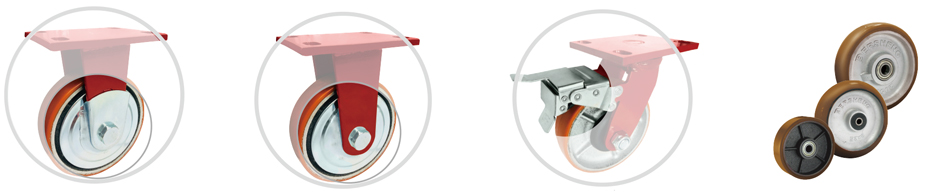

輪子可附防纏絲蓋(供選擇)
Thread guard specially
for textfile industry(optional)
輪子可附金屬防塵蓋(供選擇)
Metal Thread Guard(optional)
AK煞
Swivel W/Center lock(AK type)
另輪子可附塑膠防塵蓋(供選擇)
Plastic Thread Guard(optional)

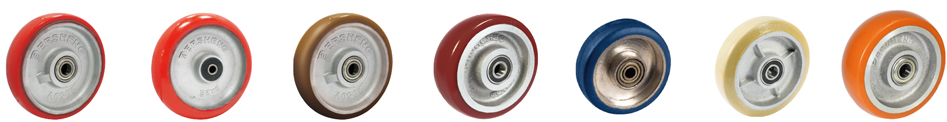

PU輪面可以變化硬度
Different PU
Tread hardness available

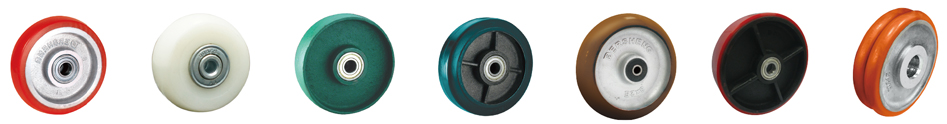

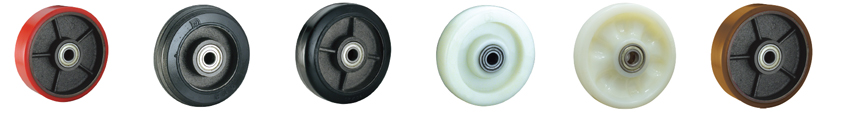

鐵芯聚氨酯
Pu on Cast
三星輪
Rubber on Cast
鐵芯NBR橡膠輪
NBR Rubber on Cast
尼龍倫
Nylon
WMRC輪
WMRC
QPU輪
QPU
APU輪
PU on AL Core
CPD輪
CPD
銑輪
Cast Iron
環保NBR橡膠輪
Non-marjing Rubber on Cast
EQPU輪
EQPU
鐵芯聚氨酯(2050A/2050B)
PU on Cast
(2050A/2050B)
ZQPU輪(雙輪)
ZQPU
(Daul Wheels)
VPU輪
VPU
EPU輪
EPU
VQPU輪
VQPU
鐵芯VXPU
XPU on Iron Core
鋁芯QQ橡膠輪
Recilent rubber on AL Core
環保牽引NBR
Non - marking NBR Rubber on Cast
鋁芯AQPU
QPU on AL Core


輪腳尺寸
Caster Size
底板尺寸
Top Plate Size
底板孔距
Bolt Hole Spacing
安裝尼帽尺寸
Attaching Bolt Size
4" 90 x 120mm (3-17/32" x 4-23/32") 60 x 90mm (2-3/8" x 3-17/32") 11 mm (7/16")
100 x 115mm (4" x 4-1/2") 75 x 80mm(D型底板)
(2-5/8" x 3~3.5-5/8")
9.5 mm (3/8")
5" 6" 8" 110 x 140mm (4-11/32" x 5-1/2") 75 x 110 mm(常規標準底板)
(2-15/16" x 4-11/32")
12 mm (1/2")
100 x 115mm (4" x 4-1/2") 75 x 80mm(D型底板)
(2-5/8" x 3~3.5-5/8")
9.5 mm (3/8")
固定
Fixed
活動
Swivel
煞車
Brake
100mm x 32mm
(4"x1-1/4")
250 kgs (550 lbs) 尼龍輪
Nylon
1157-04-07-1 1157-04-07-2 1157-04-07-4 滾珠軸承
Ball Bearing
147mm
(5-25/32")
活動 92 mm
AK煞 141 mm

Swivel 92mm
Swivel W/AK Lock
Brake 141mm
200 kgs (440 lbs) CPD輪
CPD
1157-04-49-1 1157-04-49-2 1157-04-49-4
100mm x 34mm
(4"x1-3/8")
335 kgs (735 lbs) QPU輪(圓弧)
QPU (Round)
1157-04-80-1 1157-04-80-2 1157-04-80-4
385 kgs (845 lbs) QPU輪(平面)
QPU (Flat)
1157-04-80-1 1157-04-80-2 1157-04-80-4
100mm x 36mm
(4"x1-7/16")
250 kgs (550 lbs) 鐵芯聚氨酯
PU on Cast
1157-04-33-1 1157-04-33-2 1157-04-33-4
200 kgs (440 lbs) 三星輪
Rubber on Cast
1157-04-03-1 1157-04-03-2 1157-04-03-4
250 kgs (550 lbs) APU輪(圓弧)
PU on AL Core (Round)
1157-04-108-1 1157-04-108-2 1157-04-108-4
300 kgs (660 lbs) 鋁芯AQPU輪(圓弧)
QPU on AL Core (Round)
1157-04-87-1 1157-04-87-2 1157-04-87-4
100mm x 38mm
(4"x1-1/2")
200 kgs (440 lbs) 鐵芯NBR橡膠輪
NBR Rubber on Cast
1157-04-04-1 1157-04-04-2 1157-04-04-4
200 kgs (440 lbs) 環保NBR橡膠輪
Non-marking Rubber on Cast
1157-04-11-1 1157-04-11-2 1157-04-11-4
200 kgs (440 lbs) 環保牽引NBR輪
Non-marking NBR Rubber on Cast
1157-04-90-1 1157-04-90-2 1157-04-90-4
100mm x 40mm
(4"x1-9/16")
275 kgs (600 lbs) APU輪(圓弧)
PU on AL Core (Round)
1157-04-108-1 1157-04-108-2 1157-04-108-4
200 kgs (440 lbs) 鋁芯QQ橡膠輪
Recilent rubber on AL Core
1157-04-89-1 1157-04-89-2 1157-04-89-4
325 kgs (715 lbs) 鋁芯AQPU輪(圓弧)
QPU on AL Core (Round)
1157-04-87-1 1157-04-87-2 1157-04-87-4
100mm x 46.5mm
(4"x1-13/16")
335 kgs (735 lbs) ZQPU輪(雙輪)
ZQPU (Dual Wheels)
1157-04-101-1 1157-04-101-2 1157-04-101-4
122mm x 36.5mm
(4-13/16"x1-7/16")
600 kgs (1320 lbs) 銑輪
Cast Iron
1157-04-14-1 1157-04-14-2 1157-04-14-4 滾珠軸承
Ball Bearing
168.5mm
(6-5/8")
活動 103 mm
Swivel 103mm


固定
Fixed
活動
Swivel
煞車
Brake
125mm x 40mm
(5"x1-9/16")
340 kgs (750 lbs) 鐵芯聚氨酯
PU on Cast
1157-05-33-1 1157-05-33-2 1157-05-33-4 滾珠軸承
Ball Bearing
170mm
(6-11/16")
活動 107 mm
AK煞 158 mm

Swivel 107mm
Swivel W/AK Lock
Brake 158mm
220 kgs (485 lbs) 三星輪
Rubber on Cast
1157-05-03-1 1157-05-03-2 1157-05-03-4
300 kgs (660 lbs) 尼龍輪
Nylon
1157-05-07-1 1157-05-07-2 1157-05-07-4
300 kgs (660 lbs) APU輪(圓弧)
PU on AL Core (Round)
1157-05-108-1 1157-05-108-2 1157-05-108-4
350 kgs (770 lbs) 鋁芯AQPU輪(圓弧)
QPU on AL Core (Round)
1157-05-87-1 1157-05-87-2 1157-05-87-4
250 kgs (550 lbs) 鐵芯NBR橡膠輪
NBR Rubber on Cast
1157-05-04-1 1157-05-04-2 1157-05-04-4
250 kgs (550 lbs) CPD輪
CPD
1157-05-49-1 1157-05-49-2 1157-05-49-4
250 kgs (550 lbs) 環保NBR橡膠輪
Non-marking Rubber on Cast
1157-05-11-1 1157-05-11-2 1157-05-11-4
250 kgs (550 lbs) 環保牽引NBR輪
Non-marking NBR Rubber on Cast
1157-05-90-1 1157-05-90-2 1157-05-90-4
300 kgs (660 lbs) 鋁芯QQ橡膠輪
Recilent rubber on AL Core
1157-05-89-1 1157-05-89-2 1157-05-89-4
450 kgs (990 lbs) QPU輪(圓弧)
QPU (Round)
1157-05-80-1 1157-05-80-2 1157-05-80-4
500 kgs (1100 lbs) QPU輪(平面)
QPU (Flat)
1157-05-80-1 1157-05-80-2 1157-05-80-4
340 kgs (750 lbs) EPU輪(圓弧)
EPU (Round Shape)
1157-05-78-1 1157-05-78-2 1157-05-78-4
390 kgs (860 lbs) EPU輪(平面)
EPU (Flat Shape)
1157-05-78-1 1157-05-78-2 1157-05-78-4
450 kgs (990 lbs) EQPU輪(圓弧)
EQPU (Round Shape)
1157-05-81-1 1157-05-81-2 1157-05-81-4
500 kgs (1100 lbs) EQPU輪(平面)
EQPU (Flat Shape)
1157-05-81-1 1157-05-81-2 1157-05-81-4
125mm x 50mm
(5" x 2")
400 kgs (880 lbs) APU輪(平面)
PU on AL Core (Flat)
1157-05-108-1 1157-05-108-2 1157-05-108-4 滾珠軸承
Ball Bearing
170mm
(6-11/16")
活動 107 mm
AK煞 158 mm

Swivel 107mm
Swivel W/AK Lock
Brake 158mm
450 kgs (990 lbs) 鋁芯AQPU輪(平面)
QPU on AL Core (Flat)
1157-05-87-1 1157-05-87-2 1157-05-87-4
420 kgs (920 lbs) QPU輪(平面)
QPU (Flat)
1157-05-80-1 1157-05-80-2 1157-05-80-4
500 kgs (1100 lbs) EQPU輪(圓弧)
EQPU (Round)
1157-05-81-1 1157-05-81-2 1157-05-81-4
500 kgs (1100 lbs) EPU輪(圓弧)
EPU (Round)
1157-05-78-1 1157-05-78-2 1157-05-78-4
125mm x 51mm
(5" x 2")
450 kgs (990 lbs) ZQPU輪(雙輪)
ZQPU (Dual Wheels)
1157-05-101-1 1157-05-101-2 1157-05-101-4
138mm x 36.5mm
(5-7/16"x1-7/16")
700 kgs (1540 lbs) 銑輪
Cast Iron
1157-06-14-1 1157-06-14-2 滾珠軸承
Ball Bearing
191mm
(7-17/32")
活動 111 mm
Swivel 111mm
150mm x 40mm
(6"x1-9/16")
350 kgs (770 lbs) 鐵芯NBR橡膠輪
NBR Rubber on Cast
1157-06-04-1 1157-06-04-2 1157-06-04-4 滾珠軸承
Ball Bearing
197mm
(7-3/4")
活動 119 mm
AK煞 160 mm

Swivel 119mm
Swivel W/AK Lock
Brake 160mm
400 kgs (880 lbs) 尼龍輪
Nylon
1157-06-07-1 1157-06-07-2 1157-06-07-4
350 kgs (770 lbs) CPD輪
CPD
1157-06-49-1 1157-06-49-2 1157-06-49-4
300 kgs (660 lbs) 環保NBR橡膠輪
Non-marking Rubber on Cast
1157-06-11-1 1157-06-11-2 1157-06-11-4
300 kgs (660 lbs) 環保牽引NBR輪
Non-marking NBR Rubber on Cast
1157-06-90-1 1157-06-90-2 1157-06-90-4
350 kgs (770 lbs) 鋁芯QQ橡膠輪
Recilent rubber on AL Core
1157-06-89-1 1157-06-89-2 1157-06-89-4
400 kgs (880 lbs) WMRC輪
WMRC
1157-06-45-1 1157-06-45-2 1157-06-45-4


固定
Fixed
活動
Swivel
煞車
Brake
150mm x 42mm
(6"x1-5/8")
410 kgs (900 lbs) 鐵芯聚氨酯
PU on Cast
1157-06-33-1 1157-06-33-2 1157-06-33-4 滾珠軸承
Ball Bearing
197mm
(7-3/4")
活動 119 mm
AK煞 160 mm

Swivel 119mm
Swivel W/AK Lock
Brake 160mm
400 kgs (880 lbs) APU輪(圓弧)
PU on AL Core (Round)
1157-06-108-1 1157-06-108-2 1157-06-108-4
450 kgs (990 lbs) 鋁芯AQPU輪(圓弧)
QPU on AL Core (Round)
1157-06-87-1 1157-06-87-2 1157-06-87-4
550 kgs (1200 lbs) QPU輪(圓弧)
QPU (Round)
1157-06-80-1 1157-06-80-2 1157-06-80-4
600 kgs (1320 lbs) QPU輪(平面)
QPU(Flat)
1157-06-80-1 1157-06-80-2 1157-06-80-4
500 kgs (1100 lbs) VPU輪(圓弧)
VPU (Round)
1157-06-82-1 1157-06-82-2 1157-06-82-4
670 kgs (1475 lbs) VQPU輪(圓弧)
VQPU (Round Shape)
1157-06-83-1 1157-06-83-2 1157-06-83-4
750 kgs (1650 lbs) 鐵芯VXPU輪(圓弧)
XPU on Iron Core (Round)
1157-06-91-1 1157-06-91-2 1157-06-91-4
410 kgs (900 lbs) EPU輪(圓弧)
EPU (Round)
1157-06-78-1 1157-06-78-2 1157-06-78-4
460 kgs (1010 lbs) EPU輪(平面)
EPU (Flat)
1157-06-78-1 1157-06-78-2 1157-06-78-4
550 kgs (1200 lbs) EQPU輪(圓弧)
EQPU (Round)
1157-06-81-1 1157-06-81-2 1157-06-81-4
600 kgs (1320 lbs) EQPU輪(平面)
EQPU (Flat)
1157-06-81-1 1157-06-81-2 1157-06-81-4
150mm x 45.5mm
(6"x1-13/16")
260 kgs (570 lbs) 三星輪
Rubber on Cast
1157-06-03-1 1157-06-03-2 1157-06-03-4
150mm x 50mm
(6" x 2")
450 kgs (990 lbs) APU輪(平面)
PU on AL Core (Flat)
1157-06(50)-108-1 1157-06(50)-108-2 1157-06(50)-108-4
500 kgs (1100 lbs) 鋁芯AQPU輪(平面)
QPU on AL Core (Flat)
1157-06(50)-87-1 1157-06(50)-87-2 1157-06(50)-87-4
525 kgs (1155 lbs) QPU輪(平面)
QPU(Flat)
1157-06(50)-80-1 1157-06(50)-80-2 1157-06(50)-80-4
600 kgs (1320 lbs) EPU輪(圓弧)
EPU (Round)
1157-06(50)-78-1 1157-06(50)-78-2 1157-06(50)-78-4
600 kgs (1320 lbs) EQPU輪(圓弧)
EQPU (Round)
1157-06(50)-81-1 1157-06(50)-81-2 1157-06(50)-81-4
150mm x 51mm 550 kgs (1210 lbs) ZQPU輪(雙輪)
ZQPU (Dual Wheels)
1157-06-101-1 1157-06-101-2 1157-06-101-4 滾珠軸承
Ball Bearing
238mm
(9-3/8")
活動 147 mm
AK煞 179 mm

Swivel 47mm
Swivel W/AK Lock
Brake 179mm
180mm x 44mm
(7" x 1-3/4")
450 kgs (990 lbs) APU輪(圓弧)
PU on AL Core (Round)
1157-07-108-1 1157-07-108-2 1157-07-108-4
600 kgs (1320 lbs) 鋁芯AQPU輪(圓弧)
QPU on AL Core (Round)
1157-07-87-1 1157-07-87-2 1157-07-87-4
180mm x 50mm
(7" x 2")
450 kgs (990 lbs) 鐵芯聚氨酯
PU on Cast
1157-07-33-1 1157-07-33-2 1157-07-33-4
600 kgs (1320 lbs) QPU輪(圓弧)
QPU(Round)
1157-07-80-1 1157-07-80-2 1157-07-80-4
650 kgs (1430 lbs) VPU輪(圓弧)
VPU (Round)
1157-07-82-1 1157-07-82-2 1157-07-82-4
650 kgs (1430 lbs) 鐵芯VXPU輪(圓弧)
XPU on Iron Core (Round)
1157-07-91-1 1157-07-91-2 1157-07-91-4
650 kgs (1430 lbs) VQPU輪(圓弧)
VQPU (Round Shape)
1157-07-83-1 1157-07-83-2 1157-07-83-4
193mm x 46mm
(7-3/5"x1-13/16")
300 kgs (660 lbs) 三星輪
Rubber on Cast
1157-08-03-1 1157-08-03-2 滾珠軸承
Ball Bearing
244.5mm
(9-5/8")
活動 159 mm
Swivel 159mm
200mm x 44mm
(8"x1-3/4")
350 kgs (770 lbs) 鐵芯NBR橡膠輪
NBR Rubber on Cast
1157-08-04-1 1157-08-04-2 1157-08-04-4 滾珠軸承
Ball Bearing
248mm
(9-3/4")
活動 157mm
AK煞 178mm

Swivel 157mm
Swivel W/AK Lock
Brake 178mm
350 kgs (770 lbs) 環保NBR橡膠輪
Non-marking Rubber on Cast
1157-08-11-1 1157-08-11-2 1157-08-11-4
350 kgs (770 lbs) 環保牽引NBR輪
Non-marking NBR Rubber on Cast
1157-08-90-1 1157-08-90-2 1157-08-90-4
400 kgs (880 lbs) 鋁芯QQ橡膠輪
Recilent rubber on AL Core
1157-08-89-1 1157-08-89-2 1157-08-89-4
200mm x 45.5mm
(8"x1-13/16")
550 kgs (1200 lbs) 銑輪
Cast Iron
1157-08-14-1 1157-08-14-2 1157-08-14-4


固定
Fixed
活動
Swivel
煞車
Brake
200mm x 50mm
(8" x 2")
450 kgs (990 lbs) 鐵芯聚氨酯
PU on Cast
1157-08-33-1 1157-08-33-2 1157-08-33-4 滾珠軸承
Ball Bearing
248mm
(9-3/4")
活動 157 mm
AK煞 178mm

Swivel 157mm
Swivel W/AK Lock
Brake 178mm
450 kgs (990 lbs) 尼龍輪
Nylon
1157-08-07-1 1157-08-07-2 1157-08-07-4
750 kgs (1650 lbs) 鐵芯聚氨脂(2050A/2050B)
PU on Cast (2050A/2050B)
1157-08-62-1 1157-08-62-2 1157-08-62-4
400 kgs (880 lbs) CPD輪
CPD
1157-08-49-1 1157-08-49-2 1157-08-49-4
450 kgs (990 lbs) WMRC輪
WMRC
1157-08-45-1 1157-08-45-2 1157-08-45-4
500 kgs (1100 lbs) APU輪(圓弧)
PU on AL Core (Round)
1157-08-108-1 1157-08-108-2 1157-08-108-4
550 kgs (1200 lbs) APU輪(平面)
PU on AL Core (Flat)
1157-08-108-1 1157-08-108-2 1157-08-108-4
650 kgs (1430 lbs) 鋁芯AQPU輪(平面)
QPU on AL Core (Flat)
1157-08-87-1 1157-08-87-2 1157-08-87-4
700 kgs (1540 lbs) 鋁芯AQPU輪(圓弧)
QPU on AL Core (Round)
1157-08-87-1 1157-08-87-2 1157-08-87-4
670 kgs (1475 lbs) QPU輪(圓弧)
QPU (Round)
1157-08-80-1 1157-08-80-2 1157-08-80-4
720 kgs (1580 lbs) QPU輪(平面)
QPU (Flat)
1157-08-80-1 1157-08-80-2 1157-08-80-4
670 kgs (1475 lbs) VPU輪(圓弧)
VPU (Round)
1157-08-82-1 1157-08-82-2 1157-08-82-4
750 kgs (1650 lbs) VQPU輪(圓弧)
VQPU (Round)
1157-08-83-1 1157-08-83-2 1157-08-83-4
750 kgs (1650 lbs) 鐵芯VXPU輪(圓弧)
XPU on Iron Core (Round)
1157-08-91-1 1157-08-91-2 1157-08-91-4
650 kgs (1430 lbs) EPU輪(圓弧)
EPU (Round Shape)
1157-08-78-1 1157-08-78-2 1157-08-78-4
700 kgs (1540 lbs) EPU輪(平面)
EPU (Flat Shape)
1157-08-78-1 1157-08-78-2 1157-08-78-4
750 kgs (1650 lbs) EQPU輪(圓弧)
EQPU (Round Shape)
1157-08-81-1 1157-08-81-2 1157-08-81-4
750 kgs (1650 lbs) EQPU輪(平面)
EQPU (Flat Shape)
1157-08-81-1 1157-08-81-2 1157-08-81-4
200mm x 51mm
(8" x 2")
650 kgs (1430 lbs) ZQPU輪(雙輪)
ZQPU (Dual Wheels)
1157-08-101-1 1157-08-101-2 1157-08-101-4
© 台灣總廠
台灣省彰化縣員林鎮萬年里大饒路342號 510 電話: +886-4-8365911

得貹上好輪 | 腳輪 | AMR/AGV輪 |醫療輪 | 物流台車


法律提示:  產品責任  Product Liability
